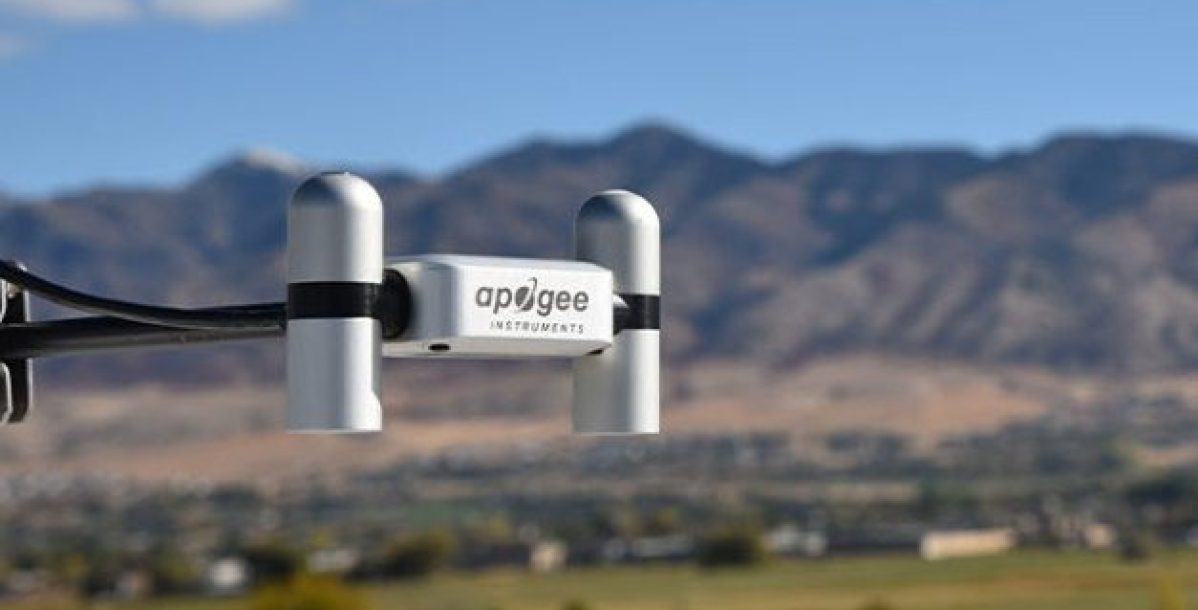

El Radiómetro Neto SN-500 de 4 componentes de Apogee Instruments mide la radiación neta sobre una superficie.
La Radiación Neta en la superficie terrestre es la fuente de energía disponible para procesos clave, como son: el calentamiento de la superficie terrestre y la atmósfera, evaporación, sublimación y transpiración.
La radiación de onda corta (de 280 a 4000 nm) es emitida por el sol y una fracción de la radiación incidente sobre la superficie terrestre es reflejada.
La radiación de onda larga (de 4000 a 100000 nm) es emitida por las moléculas contenidas en la atmósfera y por la superficie terrestre, en función de su temperatura.
Puedes ver las especificaciones técnicas del SN-500 en el siguiente enlace:
https://www.apogeeinstruments.com/net-radiometer-support/#specifications
Los componentes de la radiación para calcular la radiación neta son:
El Radiómetro Neto de Apogee Instruments mide los cuatro componentes de la radiación neta por separado y calcula la Radiación neta (Rn) en una superficie horizontal según la ecuación:
Rn = (St + La) – (Lg +Sr)
donde, St es la radiación solar incidente (onda corta), La es la radiación de onda larga emitida por la atmósfera Lg es la radiación de onda larga emitida por la superficie terrestre Sr es la radiación solar reflejada por la superficie.
1. Salida digital
El Radiómetro Neto incorpora un conversor 24-bit A-D que procesa las señales de cada sensor individual y transmite los datos a una salida digital SDI-12. De esta forma, el usuario puede seleccionar que datos ver, elegir la radiación neta, la radiación neta de longitud de onda larga o la de onda corta, y/o la de cada componente del radiómetro. Como resultado, esta salida digital elimina la necesidad de emplear varios canales analógicos del datalogger para medir cada uno de los cuatro componentes. Toda la información técnica del Radiómetro Neto aparece en este enlace.
2. Con unidad calefactora a bordo
Los sensores con calentador proporcionan medidas más precisas al mantener la trayectoria del sensor libre de rocío, escarcha, lluvia y nieve. En cada sensor del Radíometro Neto se incluye un calentador de 0,2 W. Estas necesidades de potencia son lo suficientemente bajas para poder ser cubiertas con un panel solar pequeño. Por otra parte, los calefactores se pueden apagar para ahorrar energía cuando no son necesarios.
3. Compacto y ligero
El diseño liviano y pequeño facilita el montaje del Radiómetro Neto en un brazo con la ayuda del soporte de montaje AM-500. Y además, el soporte facilita la nivelación precisa del Radiómetro Neto SN-500.
4. Calidad científica
La Radiación Neta es una variable clave en el balance energético e influye en los flujos turbulentos, incluida la evapotranspiración. Las aplicaciones incluyen medidas en torres de flujo y estaciones meteorológicas
La Radiación Neta en la superficie de la Tierra es espacial y temporalmente variable, debido a los cambios en la posición del sol con respecto a la superficie terrestre, los cambios en las condiciones atmosféricas y las diferencias en las condiciones de la superficie de la tierra.
La radiación de onda corta representa la mayor proporción de la radiación neta durante el día.
La radiación de onda larga contribuye a la radiación neta durante día y noche.
Los valores habituales de los cuatro componentes de la Radiación Neta para un día claro de verano cercano al mediodía solar sobre la vegetación y de un claro día de invierno también cerca del mediodía solar sobre la nieve, serían de +650 W m-2 y 0 W m-2, respectivamente.
El Radiómetro Neto SN-500 de Apogee Instruments consiste en dos piranómetros de termopila (serie SP) y de dos pirgeómetros de cuerpo negro (serie SL).
Los piranómetros miden la radiación de onda corta y se orientan, uno mirando hacia arriba y el otro hacia abajo.
Los pirgeómetros miden la radiación de onda larga y se orientan con la misma configuración.
La medida de los componentes de la radiación por separado proporciona mejor precisión.
