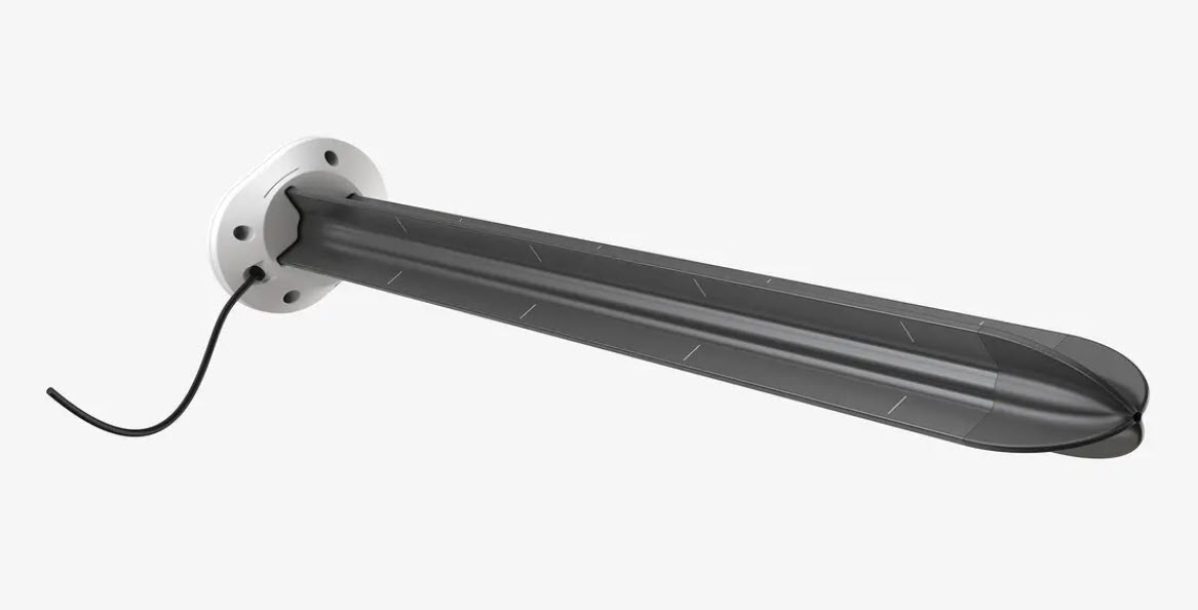

TEROS 54

Sonda de perfil para medir humedad y temperatura del suelo

TEROS 54

Contenido volumétrico de agua

  • Intervalo Medida: 0,00-0,70 m3/m3
  • Resolución: 0,001 m3/m3
  • Precisión: ±0.05 m3/m3
  • Permitividad dieléctrica aparente (εα): 1-40

Temperatura del suelo

  • Intervalo de Medida: de -20 a +60 °C
  • Resolución: 0,03 °C
  • Precisión: ±0,5 °C de -20 a 0 °C
                       ±0,25 °C de 0 a +60 °C

Profundidades de medida: 15, 30, 45 y 60 cm

Volumen influencia: 351 cm3 por profundidad (1404 cm3 total)

Especificaciones de comunicación

  • Salida: Protocolo de comunicación serie DDI o SDI-12 y Modbus

Compatibilidad del registrador de datos

Registradores de datos METER ZL6 o cualquier sistema de adquisición de datos con capacidad de alimentación de 4,0 a 24,0 VCC e interfaz serie con interfaz SDI-12 y/o RS-485, Modbus RTU o comunicación tensioLINK.

Especificaciones físicas

  • Dimensiones

               Diámetro Eje: 6,0 cm

               Longitud: 75,0 cm

               Anchura Cabezal: 11,0 cm

  • Temperatura de funcionamiento

              Mínimo: -20 °C

             Máximo: 60 °C

  • Longitud del cable

              5 m (estándar con conector stereo o cables pelados)
              75 m (longitud máxima de cable personalizado con conector stereo o cables pelados)

              5 m (con conector M12)

              NOTA: Póngase en contacto con el servicio de atención al cliente si necesita una          longitud de cable no estándar.

  • Tipos de conectores

              Conector estéreo o cables pelados y estañados
              Conector M12 de 4 polos o pigtail

Para instalar y desintalar la sonda de perfil TEROS 54 se necesita de un instalador especifico. Contacta con el equipo de LabFerrer en info@lab-ferrer para saber cómo conseguirlo.

Los requisitos para instalar la sonda TEROS 54 es que el suelo tiene que tener una profundidad mínima de 1,2 m y sin piedras o elementos gruesos.

El volumen de exploración es el volúmen donde se medirá la humedad del suelo. Es importante conocer el volúmen de exploración de cada sensor para saber qué parte y condiciones del suelo está midiendo la humedad. Además, es importante conocerlo para asegurar que el volúmen de exploración está enterrado en el suelo y no sobresale de la superficie del mismo.

En el este enlace encontraréis el volumen de exploración de cada sensor.



TEROS 10

TEROS 11

TEROS 12

TEROS 54

Parámetros medidos

Humedad del suelo

Humedad y Temperatura del suelo

Humedad, Temperatura y Conductividad Eléctrica del suelo

Humedad y Temperatura del suelo

Intervalo medida

Humedad: 0 – 0,64 m3/m3

Humedad:0 – 0,7 m3/m3

Temperatura: −40 to +60 °C

Humedad:0 – 0,7 m3/m3

Temperatura: −40 to +60 °C

Conductividad Eléctrica: 0–20000 μS/cm (CE aparente)

Humedad:0 – 0,7 m3/m3

Temperatura: −20 to +60 °C

Precisión

Humedad: ± 0,03 m3/m3

Humedad: ± 0,03 m3/m3

Temperatura: ±1 °C de −40 a 0 °C
±0,5 °C de 0 a +60 °C

Humedad: ± 0,03 m3/m3

Temperatura: ±1 °C de −40 a 0 °C
±0,5 °C de 0 a +60 °C

Conductividad Eléctrica: +/- (5% + 10 μS/cm) de 0 a 10000 μS/cm
+/- 8% de 10000 a 20000 μS/cm

Humedad: ± 0,05 m3/m3

Temperatura:

±0,5 °C de –20°C a +0 °C
±0,25 °C de 0°C a 60 °C

Analógico/digital

Analógico

Digital

Digital

Digital

Volúmen de exploración

430 ml

1010 ml

1010 ml

351 cm3 por sensor o 1404 cm3 total



Para descargarte la Guía de Humedad del suelo de METER Group, accede en este enlace
